ALD 한 사이클은 전구체 펄스 → 퍼지 → 반응물 펄스 → 퍼지, 네 단계로 이루어진다. 퍼지는 N₂나 Ar 같은 비활성 가스로 챔버 안의 미반응 전구체와 부산물을 밀어내, 두 반응물이 기상에서 만나지 못하게 한다. 기준은 「길수록 안전하다」가 아니라 「막이 더는 바뀌지 않는 지점」이다.
퍼지가 짧으면 생기는 일

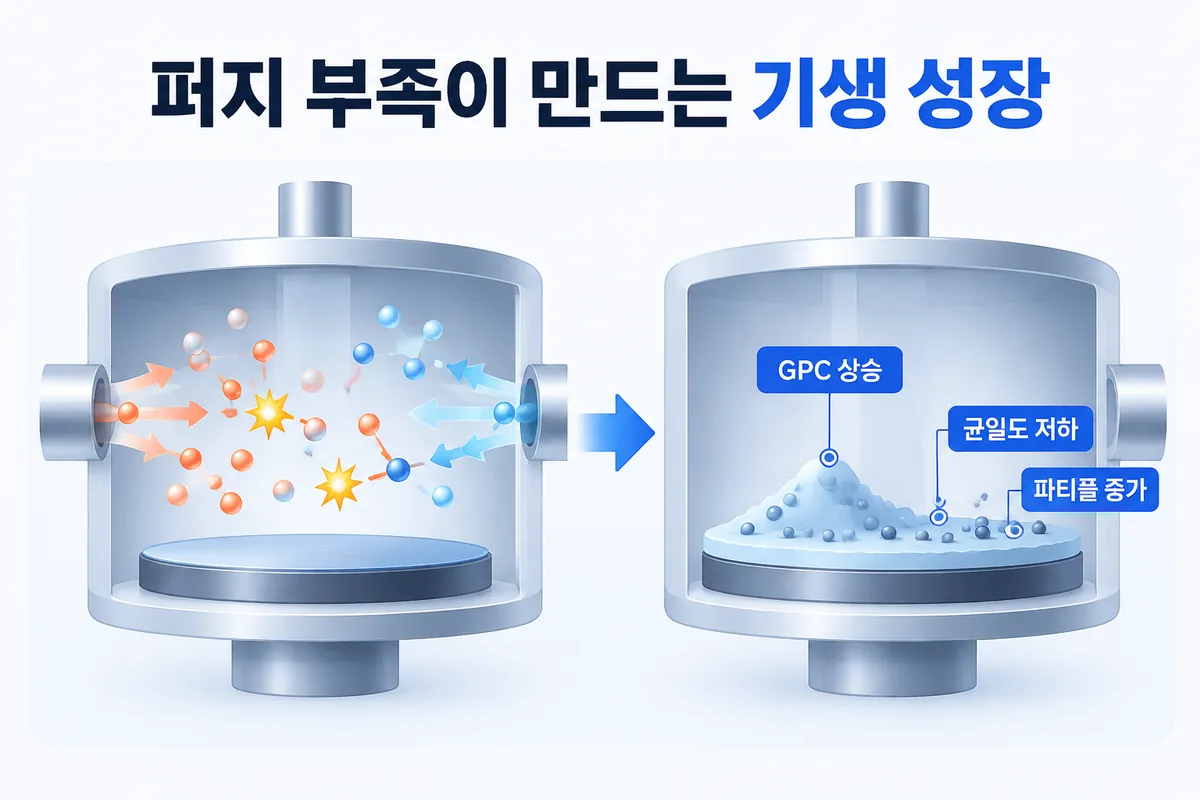

퍼지가 끝나기 전에 다음 반응물이 들어오면, 남은 전구체가 기상에서 반응물과 만난다. 이때 CVD에 가까운 기생 성장이 본래의 자기 제한 성장 위에 더해진다.
그 결과 사이클당 성장(GPC)이 예상보다 높아진다. 두께 균일도도 나빠지는데, 가스가 먼저 닿거나 오래 머무는 곳에 막이 두껍게 쌓이기 쉽다. 파티클과 불순물이 늘어날 수도 있다.
평탄 구간을 찾고 여유를 둔다

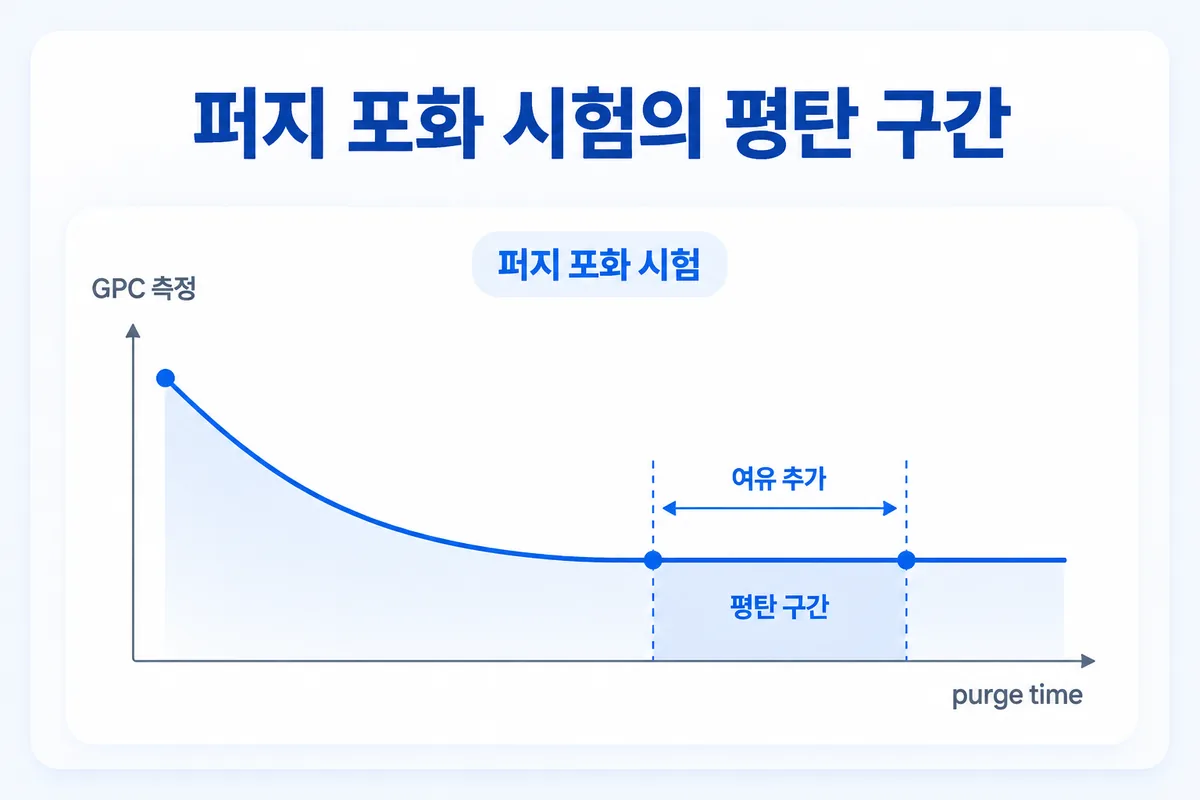

필요한 퍼지 시간을 정하는 표준 방법은 퍼지 포화 시험이다. 펄스 시간과 온도를 고정한 뒤 퍼지 시간만 단계적으로 늘리면서 GPC와 균일도를 측정한다.
퍼지가 부족한 구간에서는 GPC가 높다. 퍼지를 늘릴수록 GPC가 내려가다가 더 이상 변하지 않는 평탄 구간에 도달한다. 이 지점에 여유를 더해 퍼지 시간을 확정한다.
전구체 뒤 퍼지(퍼지 1)와 반응물 뒤 퍼지(퍼지 2)는 필요한 시간이 다를 수 있으므로 각각 따로 시험해야 한다.
같은 퍼지가 다른 장비로 옮겨지지 않는 이유

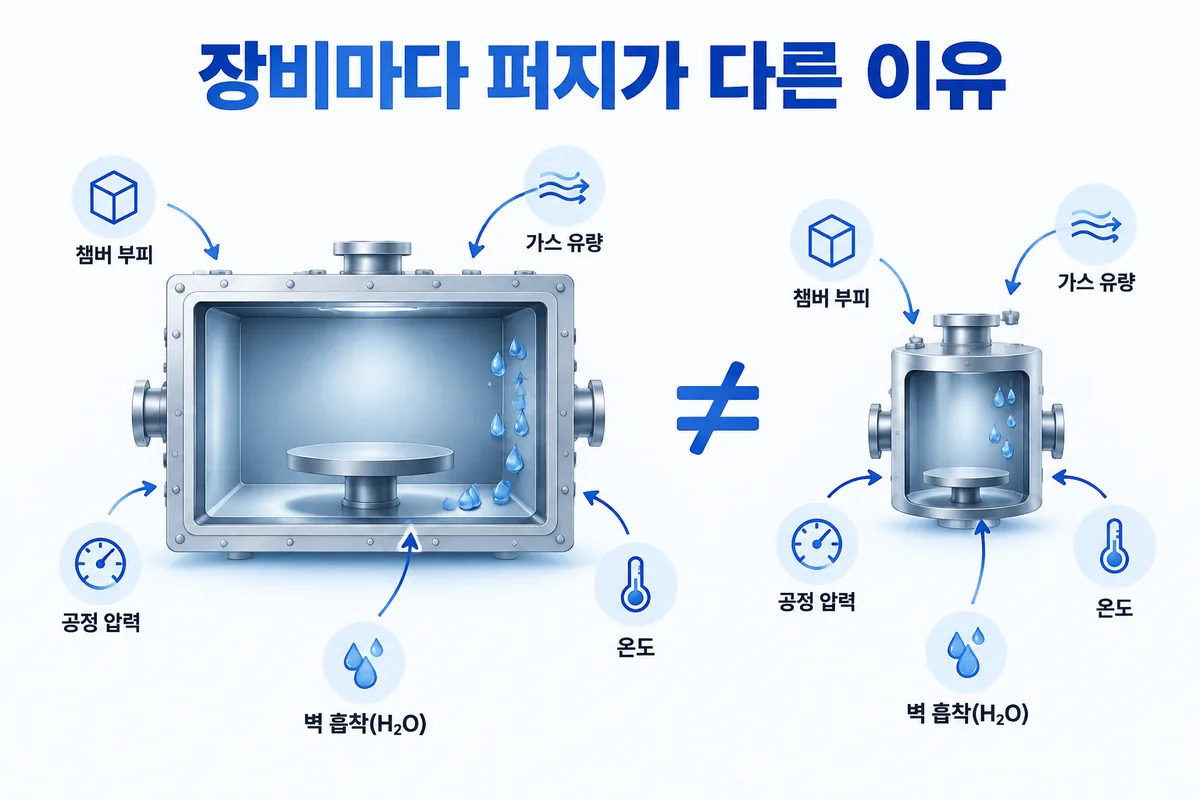

퍼지에 필요한 시간은 챔버 부피와 내부 형상에 크게 좌우된다. 캐리어·퍼지 가스 유량, 공정 압력, 온도도 각각 영향을 준다.
반응물이 챔버 벽에 얼마나 잘 흡착되느냐도 변수다. 저온의 물(H₂O)은 벽에 잘 붙어 퍼지가 오래 걸리는 반응물로 흔히 꼽힌다.
한 장비에서 확보한 퍼지 시간은 다른 장비의 출발점이 될 수 있을 뿐, 그대로 옮겨 쓸 수는 없다.
결과 옆에 퍼지 두 개를 적는다

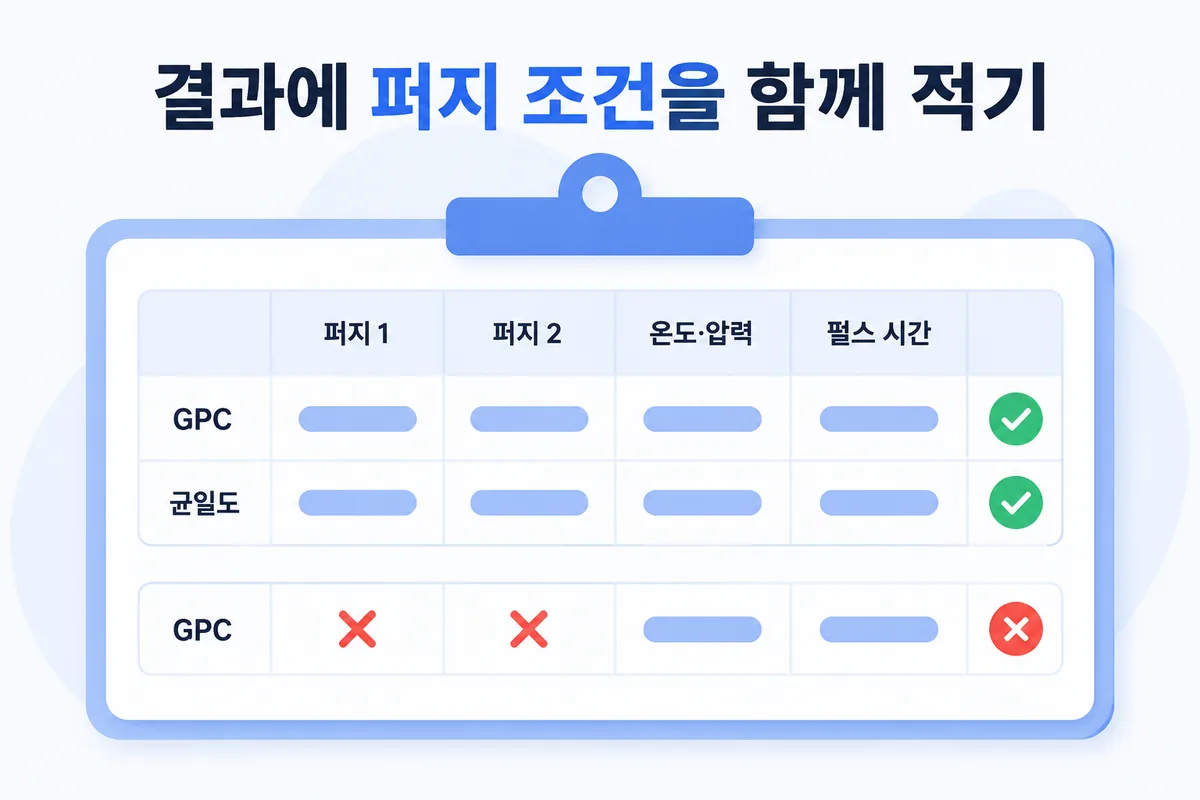

GPC나 균일도를 보고할 때 퍼지 1과 퍼지 2를 반드시 함께 기록해야 한다. 온도, 압력, 캐리어 가스 유량, 펄스 시간도 마찬가지다. 퍼지 시간이 빠진 GPC 값은 다른 결과와 비교할 수 없다.
균일도를 정량화하는 방법은 막 두께 균일도 공식에서 다룬다.
자주 묻는 질문
ALD 퍼지는 몇 초가 적당한가?
정해진 숫자는 없다. 퍼지 포화 시험에서 GPC가 평탄해지는 지점이 그 장비·그 공정의 최소 퍼지 시간이고, 거기에 여유를 더한 값이 실제 설정값이 된다.
퍼지가 짧으면 어떻게 되나?
미반응 전구체가 다음 반응물과 기상에서 만나 CVD성 성장이 더해진다. GPC가 올라가고, 균일도가 나빠지며, 파티클과 불순물이 늘어날 수 있다.
퍼지 1과 퍼지 2는 같아야 하나?
같아야 할 이유는 없다. 전구체와 반응물은 흡착 특성이 달라 필요한 퍼지 시간도 다를 수 있다. 각각 따로 시험해 정한다.
퍼지를 늘리면 막질이 좋아지나?
충분한 퍼지 이상으로 더 늘려도 막은 달라지지 않는다. 사이클 시간만 길어져 생산성이 떨어진다.
Semi Process Lab이 퍼지 시간을 남기는 방식

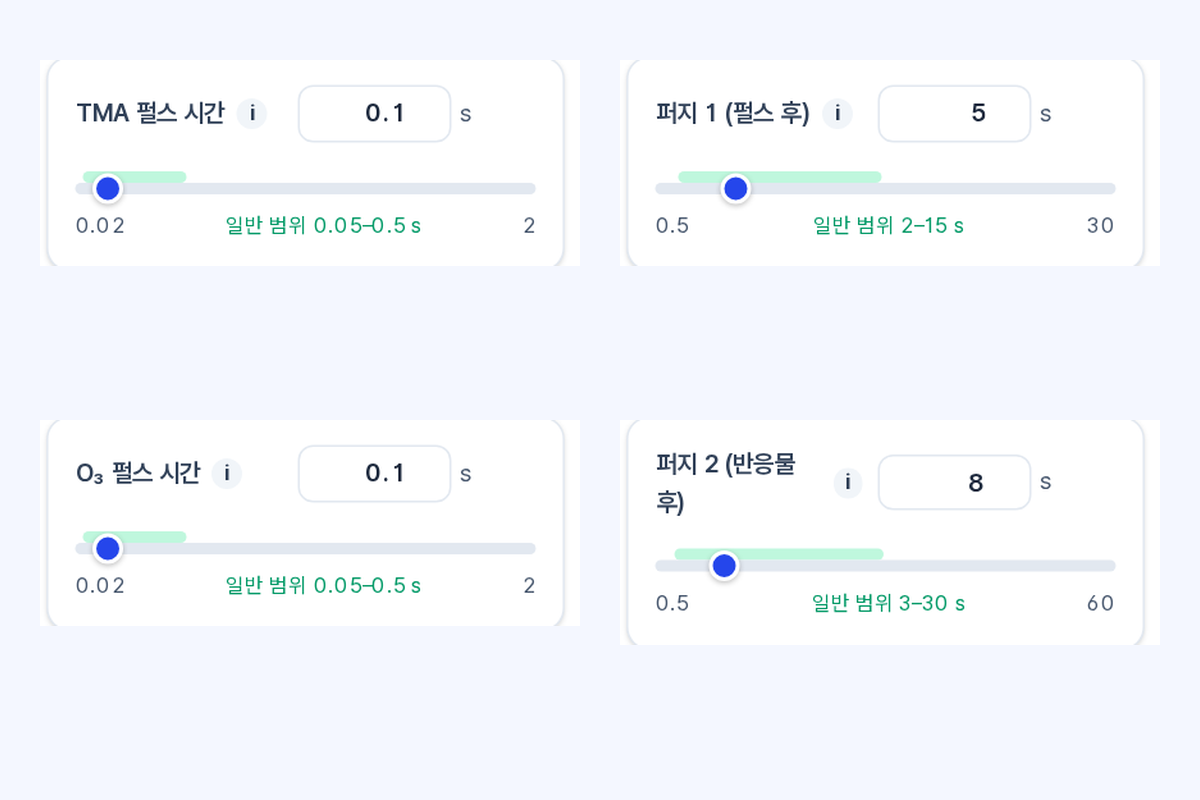

Semi Process Lab의 공정 설계 화면 오른쪽 「라이브 조건」 패널에는 퍼지 1 (펄스 후)과 퍼지 2 (반응물 후)가 온도·압력·캐리어 가스 유량·펄스 시간·사이클 수와 나란히 놓여 있다. 각 항목에는 일반 범위 띠가 표시된다 — 예를 들어 Thermal ALD Al₂O₃·O₃ 화면에서는 퍼지 1이 2–15 s, 퍼지 2가 3–30 s로 잡혀 있다.
로그인하면 이 조건 세트를 이력으로 저장하고 나중에 다시 불러올 수 있다. 화면에 표시되는 값은 모델 예측이며, 웨이퍼를 돌리기 전에 탐색 범위를 좁히는 데 쓸 수 있다.
